Installation logo avant non lumineux :

Étape 1 : Démontage du pare-chocs avant. (Plusieurs vidéos sur YouTube).

Étape 2 : Dépose du logo d’origine (retirer les 2 vis et déclipser les 4 clips à l'arrière du logo).

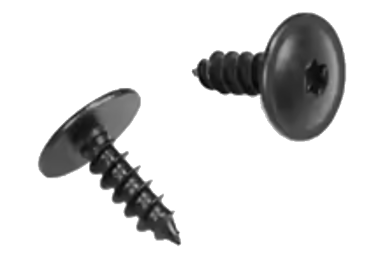

Étape 3 : Remontage du nouveau logo en lieu et place du logo d’origine avec les nouvelles vis fournies.

Étape 4 : Remontage du pare-chocs avant.

Installation logo avant lumineux :

Étape 1 : Démontage du pare-chocs avant. (Plusieurs vidéos sur YouTube).

Étape 2 : Dépose du logo d’origine (retirer les 2 vis et déclipser les 4 clips à l'arrière du logo).

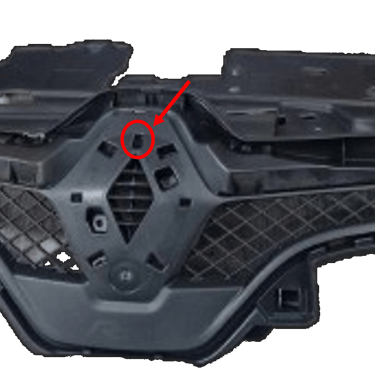

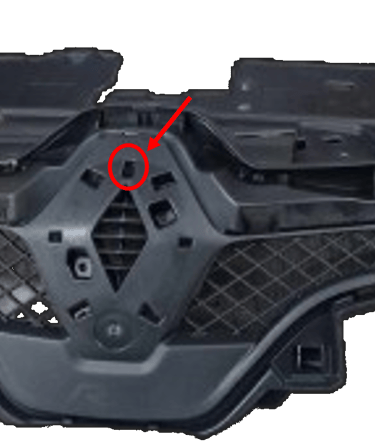

Étape 3 : Passage du câble dans le trou :

Étape 4 : Remontage du nouveau logo en lieu et place du logo d’origine avec les nouvelles vis fournies.

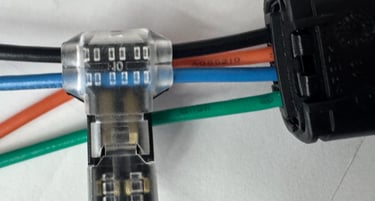

Étape 5 : Branchement du logo : (Logo allumé constamment) / Brancher le câble rouge sur le câble jaune et le câble noir sur le câble noir du connecteur de phare, grâce au connecteur rapide. (N'hésitez pas à dénuder un peu les câbles de votre voiture afin d'être sûr que la connexion se fasse bien.)

(La couleur du câble peut changer en fonction de la phase, l’année ou le modèle. Merci de vérifier que le câble soit le bon avant de faire le branchement (pour cela il faut avoir +12V lorsque vous allumez le contact)).

Étape 6 : Remontage du pare-chocs avant.

Installation logo arrière non lumineux :

Étape 1 : Dépose du logo d’origine (retirer le logo en tirant dessus doucement, il est juste clipsé (sur certains modèles il peut être collé au double face)).

Étape 2 : Remontage du nouveau logo en lieu et place du logo d’origine.

Installation logo arrière lumineux :

Étape 1 : Dépose du logo d’origine (retirer le logo en tirant dessus doucement, il est juste clipsé (sur certains modèles il peut être collé au double face)).

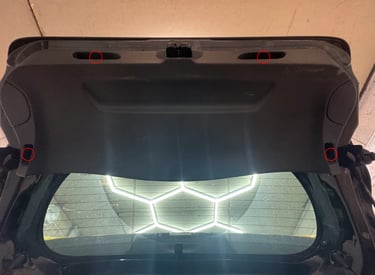

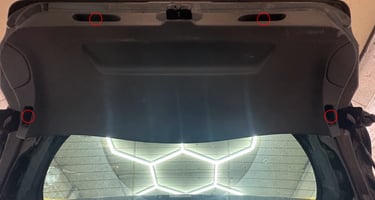

Étape 2 : Démontage de la garniture du hayon, dévisser les 4 vis :

Étape 3 : Tirer la garniture afin de la déclipser de ses agrafes.

Étape 4 : Retirer le caoutchouc en haut à droite.

Étape 5 : Remontage du nouveau logo en lieu et place du logo d’origine en passant le câble dans le trou en haut à droite.

Branchement sur feux phase 1 (halogène) : Passer le câble jusqu'au feu qui se situe sur l'aile arrière gauche (coté conducteur) afin de se brancher sur celui ci :

N'hésitez pas à guider les câbles avec une tige rigide (type aiguille tire-fil d'électricien) afin de vous faciliter le passage du câble.

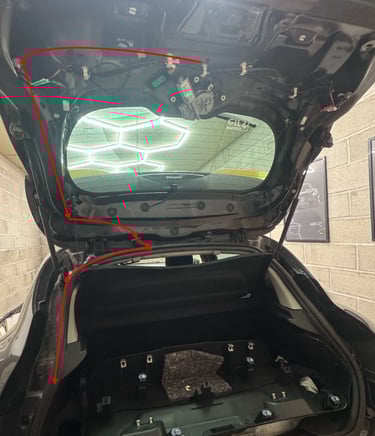

Le câble doit passer dans le hayon ainsi que dans le passe câble qui relie le hayon au coffre, puis dans le joint jusqu'à la garniture du coffre pour atteindre le feu.

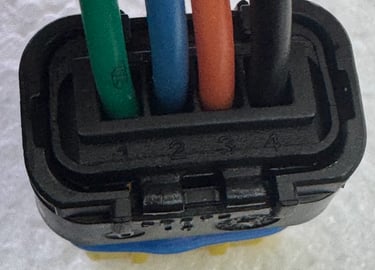

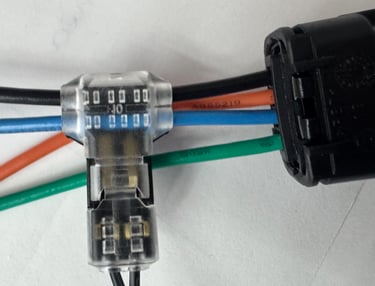

Brancher le connecteur rapide au connecteur du feu en branchant le câble Rouge au fil n°2 et le câble Noir au fil n°4.

Branchement sur feux phase 2 (Led) : Passer le câble jusqu'au feu (celui de votre choix). Brancher le connecteur rapide aux câbles du logo comme ceci, (Noir à gauche et Rouge à droite) :

Une fois ceci fait, brancher le connecteur sur les câbles du feu arrière (Rouge en bas et Noir en haut):

(Attention à ne pas prendre les câbles de l'antibrouillard ou du feu de recul).

Installation logo arrière avec caméra :

Étape 1 :

Écran R-Link : Vérifier si la caméra de recul sur votre écran R-Link n'est pas déjà activée, pour le savoir, l'affichage de la caméra (écran noir) doit s'afficher si ce n'est pas le cas, il faut la faire activer (si elle n’est pas activée, vous pouvez contacter RSM Concept (spécialiste R-Link) pour effectuer l’activation, elle peut se faire directement dans leurs garages ou sinon il vous suffit de leurs envoyer votre écran. Bénéficiez de -10% avec le code de réduction : CAM10)

Lien du site internet pour l'activation : https://www.rsmconcept.fr/la-boutique/rs-monitor

Une fois la caméra activée sur l'écran, merci de vérifier si la caméra fonctionne bien avant de percer le coffre. (Pour cela brancher l'adaptateur derrière l'écran, ainsi que la caméra suivant le schéma ci-dessous, afin d'effectuer un test à blanc).

Écran MédiaNav : Vérifier si la caméra de recul sur votre écran MédiaNav n'est pas déjà activée, pour le savoir, l'affichage de la caméra (écran noir) doit s'afficher si ce n'est pas le cas il faut la faire activer ou l'activé soi-même. (Beaucoup de tuto disponible sur internet pour l'activer.) L'activation est simple et ne nécessite pas de matériel, elle se fait directement sur votre écran. N'hésitez pas à taper "Comment activer la camera de recul sur Clio 4 MédiaNav (avec la version de votre MédiaNav)"

Étape 2 : Démonter l’écran afin d’y brancher l’adaptateur, ainsi que le câble de la caméra, pour cela déclipser la façade de l'écran puis retirer les 4 vis qui maintiennent l'écran. Brancher l'adaptateur et faite passer le câble de la caméra de l'écran jusqu'au coffre. (L'idéal est de le faire passer par la droite derrière la boite à gant. Passer le câble dans la garniture du sol en longeant les portes.)

Une fois le câble arrivé dans le coffre, il faut le faire passer dans la garniture de l'aile arrière coté passager, puis longer le ciel de toit jusqu'au passe-câbles, qui relie le coffre au hayon, et l'introduire dans celui-ci. (Partie un peu fastidieuse).

Étape 3 : Dépose du logo d’origine (retirer le logo en tirant dessus doucement, il est juste clipsé (sur certains modèles il peut être collé au double face)).

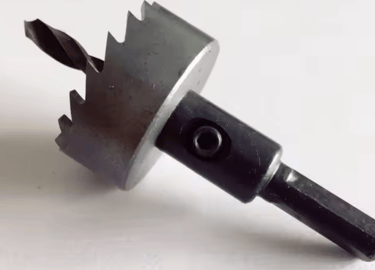

Étape 4 : Installer le gabarit d'aide au perçage, commencé à percer le coffre avec un foret diamètre 4mm. Une fois le trou fait munissez-vous de la petite scie cloche (fournie dans le kit) et percer le coffre.

(Facultatif, mais recommandé : N'hésitez pas à ajouter de l'antirouille sur les bords de la tôle à nu).

Étape 5 : Passer les câbles de la caméra dans le trou précédemment effectué, afin de les récupérer à l'intérieur du hayon.

Étape 6 : Branchement sur le feu de recul : Brancher le câble Rouge du connecteur Jaune, sur le fil Rouge du feu de recul.

Connecter le fil Noir du connecteur Noir sur le fil Noir du feu de recul. Ainsi que le fil Rouge du connecteur Noir sur le fil Rouge du feu de recul.

Voir schéma de câblage ci-dessous :

Étape 7 : Vous pouvez maintenant tout remonter, votre caméra est installée et fonctionnelle ! Félicitation !

Installation logo arrière lumineux avec caméra :

Étape 1 :

Écran R-Link : Vérifier si la caméra de recul sur votre écran R-Link n'est pas déjà activée, pour le savoir, l'affichage de la caméra (écran noir) doit s'afficher si ce n'est pas le cas, il faut la faire activer (si elle n’est pas activée, vous pouvez contacter RSM Concept (spécialiste R-Link) pour effectuer l’activation, elle peut se faire directement dans leurs garages ou sinon il vous suffit de leurs envoyer votre écran. Bénéficiez de -10% avec le code de réduction : CAM10)

Lien du site internet pour l'activation : https://www.rsmconcept.fr/la-boutique/rs-monitor

Une fois la caméra activée sur l'écran, merci de vérifier si la caméra fonctionne bien avant de percer le coffre. (Pour cela brancher l'adaptateur derrière l'écran, ainsi que la caméra suivant le schéma ci-dessous, afin d'effectuer un test à blanc).

Écran MédiaNav : Vérifier si la caméra de recul sur votre écran MédiaNav n'est pas déjà activée, pour le savoir, l'affichage de la caméra (écran noir) doit s'afficher si ce n'est pas le cas il faut la faire activer ou l'activé soi-même. (Beaucoup de tuto disponible sur internet pour l'activer.) L'activation est simple et ne nécessite pas de matériel, elle se fait directement sur votre écran. N'hésitez pas à taper "Comment activer la camera de recul sur Clio 4 MédiaNav (avec la version de votre MédiaNav)"

Étape 2 : Démonter l’écran afin d’y brancher l’adaptateur, ainsi que le câble de la caméra, pour cela déclipser la façade de l'écran puis retirer les 4 vis qui maintiennent l'écran. Brancher l'adaptateur et faite passer le câble de la caméra de l'écran jusqu'au coffre. (L'idéal est de le faire passer par la droite derrière la boite à gant. Passer le câble dans la garniture du sol en longeant les portes.)

Une fois le câble arrivé dans le coffre, il faut le faire passer dans la garniture de l'aile arrière coté passager, puis longer le ciel de toit jusqu'au passe-câbles, qui relie le coffre au hayon, et l'introduire dans celui-ci. (Partie un peu fastidieuse).

Étape 3 : Dépose du logo d’origine (retirer le logo en tirant dessus doucement, il est juste clipsé (sur certains modèles il peut être collé au double face)).

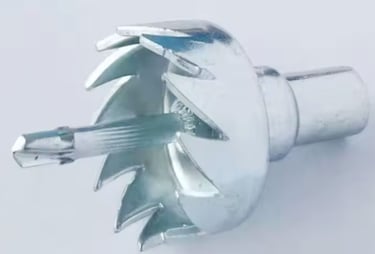

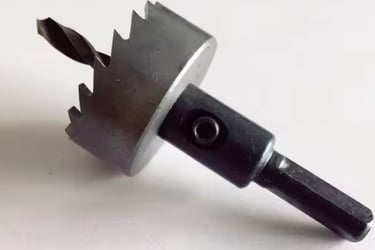

Étape 4 : Installer le gabarit d'aide au perçage, commencé à percer le coffre avec un foret diamètre 4mm. Une fois le trou fait munissez-vous de la petite scie cloche (fournie dans le kit) et percer le coffre.

(Facultatif, mais recommandé : N'hésitez pas à ajouter de l'antirouille sur les bords de la tôle à nu).

Étape 5 : Retirer le caoutchouc en haut à droite.

Étape 6 : Passer le petit connecteur rouge du logo dans le trou en haut à droite. Passer les câbles de la caméra dans le trou précédemment effectué afin de les récupérer à l'intérieur du hayon.

Étape 7 : Branchement sur le feu de recul, brancher le câble rouge du connecteur Jaune, sur le fil rouge du feu de recul.

Connecter le fil Noir du connecteur Noir sur le fil Noir du feu de recul. Ainsi que le fil Rouge du connecteur Noir sur le fil rouge du feu de recul.

Voir schéma de câblage ci-dessous :

Étape 8 : Branchement du logo lumineux.

Branchement sur feux phase 1 (halogène) : Connecter la rallonge siglé 3DSF au connecteur rouge du logo. Passer le câble jusqu'au feu qui se situe sur l'aile arrière gauche (coté conducteur) afin de se brancher sur celui ci :

N'hésitez pas à guider les câbles avec une tige rigide (type aiguille tire-fil d'électricien) afin de vous faciliter le passage du câble.

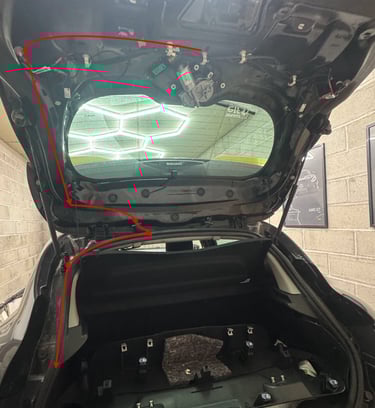

Le câble doit passer dans le hayon ainsi que dans le passe câble qui relie le hayon au coffre, puis dans le joint jusqu'à la garniture du coffre pour atteindre le feu.

Brancher le connecteur rapide au connecteur du feu en branchant le câble Rouge au fil n°2 et le câble Noir au fil n°4.

Branchement sur feux phase 2 (Led) : Passer le câble jusqu'au feu (celui de votre choix). Brancher le connecteur rapide aux câbles du logo comme ceci, (Noir à gauche et Rouge à droite) :

Une fois ceci fait, brancher le connecteur sur les câbles du feu arrière (Rouge en bas et Noir en haut):

(Attention à ne pas prendre les câbles de l'antibrouillard ou du feu de recul).

Étape 9 : Vous pouvez maintenant tout remonter, votre caméra est installée et fonctionnelle ! Félicitation !

Installation logo arrière caméra d'origine :

Installation logo arrière lumineux caméra d'origine :

Installation damiers lumineux :

Étape 1 : Démontage du pare-chocs avant. (Plusieurs vidéos sur YouTube).

Étape 2 : Passez le damier par l'intérieur du pare-chocs dans l'emplacement prévu, et clipser le damier dans son emplacement.

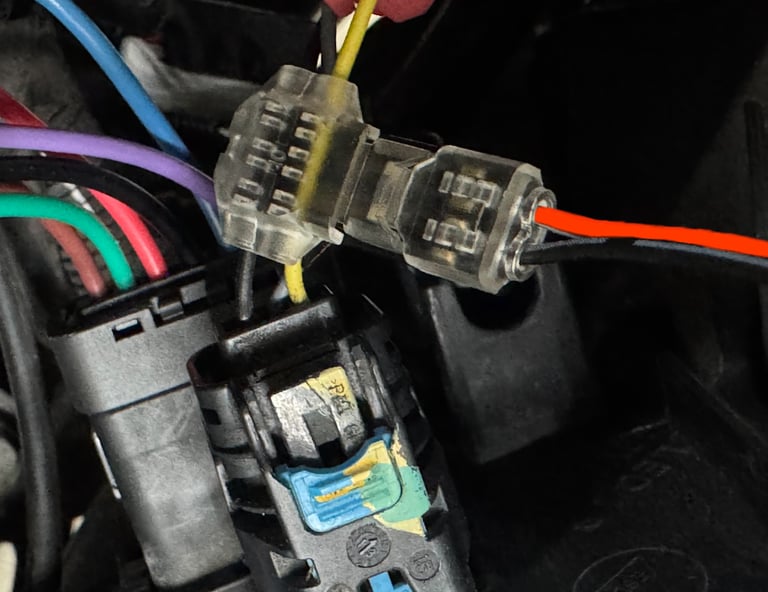

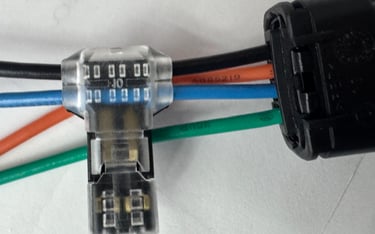

Étape 3 : Brancher le connecteur rapide sur le câble Noir et Jaune du connecteur du phare.
